Στον κόσμο της ακριβούς κατασκευής γυαλιού, Μηχανές κοπής γυαλιού CNC έχουν φέρει επανάσταση στον κλάδο με την ακρίβεια, την αποτελεσματικότητα και την ευελιξία τους. Στην καρδιά αυτών των εξελιγμένων μηχανών βρίσκεται η κεφαλή κοπής, ένα κρίσιμο στοιχείο που καθορίζει την ποιότητα και την ακρίβεια των κοπών γυαλιού. Αυτό το άρθρο εμβαθύνει στις περίπλοκες λειτουργίες της κεφαλής κοπής, εξερευνώντας την ανατομία της, τη διαδικασία χάραξης και τους μηχανισμούς ελέγχου που την καθιστούν ένα θαύμα της σύγχρονης μηχανικής.

Ανατομία μιας κεφαλής κοπής γυαλιού CNC

Η κεφαλή κοπής ενός CNC μηχανή κοπής γυαλιού είναι ένα σύνθετο σύνολο διαφόρων εξαρτημάτων, καθένα από τα οποία παίζει ζωτικό ρόλο στη διαδικασία κοπής. Ας αναλύσουμε τα βασικά στοιχεία:

Τροχός κοπής

Ο δίσκος κοπής, συνήθως κατασκευασμένος από καρβίδιο του βολφραμίου ή διαμάντι, είναι το κύριο εργαλείο που έρχεται σε επαφή με την επιφάνεια του γυαλιού. Το σχήμα και η σύνθεση του υλικού του είναι κρίσιμα για τη δημιουργία μιας καθαρής, ακριβούς γραμμής χάραξης στο γυαλί.

Στήριγμα τροχού

Η βάση στήριξης του τροχού ασφαλίζει τον τροχό κοπής στη θέση του και επιτρέπει την εύκολη αντικατάστασή του όταν είναι απαραίτητο. Έχει σχεδιαστεί για να διατηρεί τη βέλτιστη γωνία του τροχού κοπής σε σχέση με την γυάλινη επιφάνεια.

Μηχανισμός Πίεσης

Ένας εξελιγμένος μηχανισμός πίεσης διασφαλίζει ότι ο τροχός κοπής ασκεί τη σωστή ποσότητα δύναμης στην επιφάνεια του γυαλιού. Αυτό μπορεί να ελέγχεται πνευματικά ή με σερβοκινητήρα, επιτρέποντας ακριβείς ρυθμίσεις με βάση το πάχος και τον τύπο του γυαλιού.

Σύστημα λίπανσης

Πολλές κεφαλές κοπής ενσωματώνουν ένα σύστημα λίπανσης που εφαρμόζει μια λεπτή μεμβράνη λαδιού κοπής στην γυάλινη επιφάνεια. Αυτό μειώνει την τριβή, παρατείνει τη διάρκεια ζωής του δίσκου κοπής και βελτιώνει την ποιότητα της γραμμής χάραξης.

Αισθητήρες

Οι προηγμένες κεφαλές κοπής είναι εξοπλισμένες με διάφορους αισθητήρες που παρακολουθούν παράγοντες όπως η δύναμη κοπής, η φθορά του τροχού και το πάχος του γυαλιού. Αυτοί οι αισθητήρες παρέχουν ανατροφοδότηση σε πραγματικό χρόνο στο σύστημα ελέγχου CNC, επιτρέποντας άμεσες ρυθμίσεις για τη διατήρηση της ποιότητας κοπής.

Η διαδικασία βαθμολόγησης: Δημιουργία μιας ελεγχόμενης γραμμής κατάγματος

Η κύρια λειτουργία της κοπτικής κεφαλής σε ένα CNC μηχανή κοπής γυαλιού είναι η δημιουργία μιας γραμμής χαραγής στην επιφάνεια του γυαλιού. Αυτή η γραμμή χαραγής χρησιμεύει ως ελεγχόμενο σημείο θραύσης, επιτρέποντας στο γυαλί να διαχωριστεί καθαρά κατά μήκος της επιθυμητής διαδρομής. Ας εξετάσουμε τα βήματα που εμπλέκονται σε αυτήν την ακριβή διαδικασία:

Αρχική επαφή

Καθώς η κεφαλή κοπής πλησιάζει το γυαλί, αισθητήρες ανιχνεύουν την επιφάνεια και ρυθμίζουν το ύψος της κεφαλής για να διατηρήσουν τη βέλτιστη γωνία κοπής. Ο τροχός κοπής έρχεται σε αρχική επαφή με το γυαλί σε ένα ακριβώς υπολογισμένο σημείο.

Εφαρμογή Πίεσης

Ο μηχανισμός πίεσης ασκεί μια προσεκτικά ελεγχόμενη δύναμη στον τροχό κοπής. Αυτή η δύναμη είναι κρίσιμη – η πολύ μικρή πίεση έχει ως αποτέλεσμα μια ανεπαρκή εγκοπή, ενώ η υπερβολική πίεση μπορεί να προκαλέσει ανεπιθύμητο ξεφλούδισμα ή ρωγμές.

Δημιουργία Γραμμής Σκορ

Καθώς η κεφαλή κοπής κινείται κατά μήκος της προγραμματισμένης διαδρομής, ο περιστρεφόμενος τροχός κοπής δημιουργεί ένα μικροσκοπικό κάταγμα στην επιφάνεια του γυαλιού. Αυτό το κάταγμα συνήθως διαπερνά περίπου το 10% του πάχους του γυαλιού.

Λίπανση

Ταυτόχρονα, το σύστημα λίπανσης διανέμει μια λεπτή ομίχλη λαδιού κοπής μπροστά από τον τροχό. Αυτό το λάδι εξυπηρετεί πολλαπλούς σκοπούς: μειώνει την τριβή, διαχέει τη θερμότητα και βοηθά στην εξάπλωση του μικροσκοπικού σπασίματος που δημιουργείται από τον τροχό κοπής.

Συνεχής Ρύθμιση

Καθ' όλη τη διάρκεια της διαδικασίας χάραξης, οι αισθητήρες της κεφαλής κοπής παρακολουθούν συνεχώς διάφορες παραμέτρους. Το σύστημα CNC χρησιμοποιεί αυτά τα δεδομένα για να κάνει προσαρμογές σε πραγματικό χρόνο στην ταχύτητα κοπής, την πίεση και τη λίπανση, διασφαλίζοντας σταθερή ποιότητα σε ολόκληρη την κοπή.

Ολοκλήρωση και Ανάκληση

Μόλις ολοκληρωθεί η γραμμή χαραγής, η κεφαλή κοπής μαζεύεται, σηκώνοντας τον τροχό κοπής μακριά από την επιφάνεια του γυαλιού. Το χαραγμένο γυαλί είναι έτοιμο για τη διαδικασία θραύσης, όπου θα διαχωριστεί καθαρά κατά μήκος της γραμμής χαραγής.

Πνευματικός έλεγχος έναντι σερβομηχανισμού για καθοδική πίεση

Ο μηχανισμός που ελέγχει την προς τα κάτω πίεση του τροχού κοπής είναι ένας κρίσιμος παράγοντας στην απόδοση μιας μηχανής κοπής γυαλιού CNC. Δύο βασικές τεχνολογίες χρησιμοποιούνται στις σύγχρονες κεφαλές κοπής: ο πνευματικός έλεγχος και ο σερβοέλεγχος. Κάθε μία έχει τα δικά της πλεονεκτήματα και παραμέτρους:

Πνευματικός Έλεγχος

Τα πνευματικά συστήματα χρησιμοποιούν πεπιεσμένο αέρα για τη ρύθμιση της πίεσης που ασκείται από τον τροχό κοπής. Ακολουθούν ορισμένα βασικά σημεία σχετικά με τον πνευματικό έλεγχο:

• Απλότητα: Τα πνευματικά συστήματα είναι σχετικά απλά, γεγονός που καθιστά ευκολότερη τη συντήρηση και την επισκευή τους.
• Οικονομικά αποδοτικό: Γενικά λιγότερο ακριβό από τα συστήματα με σερβοέλεγχο.
• Ταχύτητα: Μπορεί να ρυθμίσει γρήγορα την πίεση, κατάλληλη για εργασίες κοπής υψηλής ταχύτητας.
• Περιορισμοί: Μπορεί να έχουν λιγότερο ακριβή έλεγχο των διακυμάνσεων της πίεσης σε σύγκριση με τα σερβοσυστήματα.

Servo Control

Τα συστήματα σερβοελέγχου χρησιμοποιούν ηλεκτροκινητήρες και προηγμένους μηχανισμούς ανάδρασης για τη ρύθμιση της πίεσης κοπής. Εξετάστε αυτές τις πτυχές του σερβοελέγχου:

• Ακρίβεια: Προσφέρει εξαιρετικά ακριβή έλεγχο της πίεσης κοπής, επιτρέποντας λεπτές ρυθμίσεις.
• Συνοχή: Διατηρεί εξαιρετικά σταθερή πίεση καθ' όλη τη διάρκεια της διαδικασίας κοπής.
• Ευελιξία: Μπορεί εύκολα να προσαρμοστεί σε διαφορετικά πάχη και τύπους γυαλιού χωρίς χειροκίνητες ρυθμίσεις.
• Ενσωμάτωση δεδομένων: Ενσωματώνεται εύκολα με το σύστημα CNC για καταγραφή και ανάλυση δεδομένων.
• Κόστος: Γενικά πιο ακριβό από τα πνευματικά συστήματα, τόσο στην αρχική επένδυση όσο και στη συντήρηση.

Υβριδικά Συστήματα

Κάποιοι προχωρημένοι Μηχανές κοπής γυαλιού CNC χρησιμοποιούν υβριδικά συστήματα που συνδυάζουν στοιχεία τόσο πνευματικού όσο και σερβοελέγχου. Αυτά τα συστήματα στοχεύουν στην αξιοποίηση των δυνατών σημείων και των δύο τεχνολογιών, προσφέροντας μια ισορροπία απλότητας, οικονομικής αποδοτικότητας και ακρίβειας.

Επιλογή του σωστού συστήματος ελέγχου

Η επιλογή μεταξύ πνευματικού και σερβοελέγχου εξαρτάται από διάφορους παράγοντες, όπως:

• Τύπος γυαλιού που κόβεται (πάχος, σύνθεση)
• Απαιτούμενη ακρίβεια κοπής
• Απαιτήσεις όγκου παραγωγής και ταχύτητας
• Περιορισμοί προϋπολογισμού
• Δυνατότητες συντήρησης

Για εφαρμογές υψηλής ακρίβειας ή εγκαταστάσεις που κόβουν μια μεγάλη ποικιλία τύπων γυαλιού, τα σερβοελεγχόμενα συστήματα συχνά παρέχουν την απαραίτητη ευελιξία και ακρίβεια. Ωστόσο, για εργασίες με πιο τυποποιημένες απαιτήσεις κοπής, τα πνευματικά συστήματα μπορούν να προσφέρουν μια οικονομικά αποδοτική λύση χωρίς να θυσιάζουν την ποιότητα.

Μελλοντικές τάσεις στην τεχνολογία κοπής κεφαλής

Καθώς η τεχνολογία συνεχίζει να εξελίσσεται, μπορούμε να περιμένουμε να δούμε περαιτέρω καινοτομίες στον σχεδιασμό κεφαλών κοπής για μηχανές κοπής γυαλιού CNC. Ορισμένες πιθανές εξελίξεις περιλαμβάνουν:

• Ενσωμάτωση τεχνητής νοημοσύνης για προγνωστική συντήρηση και αυτόματη βελτιστοποίηση παραμέτρων κοπής
• Προηγμένα υλικά για τροχούς κοπής που προσφέρουν μεγαλύτερη διάρκεια ζωής και βελτιωμένη απόδοση
• Βελτιωμένη τεχνολογία αισθητήρων για ακόμη πιο ακριβή έλεγχο και παρακολούθηση
• Βελτιωμένα συστήματα λίπανσης που μειώνουν τα απόβλητα και τις περιβαλλοντικές επιπτώσεις

Αυτές οι εξελίξεις πιθανότατα θα οδηγήσουν σε ακόμη πιο αποτελεσματικές, ακριβείς και ευέλικτες μηχανές κοπής γυαλιού CNC, φέρνοντας περαιτέρω επανάσταση στη βιομηχανία κατασκευής γυαλιού.

Συμπέρασμα

Η κεφαλή κοπής είναι ο αφανής ήρωας των μηχανών κοπής γυαλιού CNC, εκτελώντας το κρίσιμο έργο της δημιουργίας ακριβών γραμμών χάραξης που επιτρέπουν καθαρές και ακριβείς κοπές γυαλιού. Κατανοώντας την ανατομία της κεφαλής κοπής, τις περιπλοκές της διαδικασίας χάραξης και τις λεπτές αποχρώσεις των συστημάτων ελέγχου πίεσης, αποκτούμε μια βαθύτερη εκτίμηση για τα θαύματα της μηχανικής που καθιστούν δυνατή τη σύγχρονη κατασκευή γυαλιού.

Καθώς η τεχνολογία συνεχίζει να εξελίσσεται, μπορούμε να αναμένουμε ότι οι κεφαλές κοπής θα γίνουν ακόμη πιο εξελιγμένες, προσφέροντας βελτιωμένη ακρίβεια, αποτελεσματικότητα και ευελιξία. Αυτές οι εξελίξεις αναμφίβολα θα ανοίξουν νέες δυνατότητες στον σχεδιασμό και την κατασκευή γυαλιού, διευρύνοντας τα όρια του τι είναι δυνατό στην αρχιτεκτονική, τον σχεδιασμό αυτοκινήτων και τα ηλεκτρονικά είδη ευρείας κατανάλωσης.

Για όσους εργάζονται στον κλάδο της κατασκευής γυαλιού, η ενημέρωση σχετικά με αυτές τις τεχνολογικές εξελίξεις είναι ζωτικής σημασίας. Αξιοποιώντας τις τελευταίες εξελίξεις στην τεχνολογία κοπής γυαλιού CNC, οι κατασκευαστές μπορούν να βελτιώσουν την αποδοτικότητα της παραγωγής τους, να μειώσουν τα απόβλητα και να δημιουργήσουν προϊόντα υψηλότερης ποιότητας που ανταποκρίνονται στις συνεχώς αυξανόμενες απαιτήσεις των σύγχρονων εφαρμογών.

Συχνές Ερωτήσεις

1. Ποια είναι η διάρκεια ζωής ενός τροχού κοπής σε μια μηχανή κοπής γυαλιού CNC;

Η διάρκεια ζωής ενός δίσκου κοπής μπορεί να διαφέρει σημαντικά ανάλογα με παράγοντες όπως ο τύπος του γυαλιού που κόβεται, η ταχύτητα κοπής και η ποιότητα του ίδιου του δίσκου. Κατά μέσο όρο, ένας δίσκος κοπής υψηλής ποιότητας μπορεί να διαρκέσει από 5,000 έως 20,000 γραμμικά μέτρα κοπής πριν χρειαστεί αντικατάσταση.

2. Μπορούν οι μηχανές κοπής γυαλιού CNC να χειριστούν καμπύλα ή ακανόνιστα σχήματα;

Ναι, οι σύγχρονες μηχανές κοπής γυαλιού CNC είναι εξαιρετικά ευέλικτες και μπορούν να χειριστούν ένα ευρύ φάσμα σχημάτων, συμπεριλαμβανομένων καμπύλων και ακανόνιστων μοτίβων. Η ακρίβεια της κεφαλής κοπής, σε συνδυασμό με τα προηγμένα συστήματα ελέγχου CNC, επιτρέπει την εκτέλεση σύνθετων διαδρομών κοπής με υψηλή ακρίβεια.

3. Πώς επηρεάζει το πάχος του γυαλιού τη διαδικασία κοπής;

Το πάχος του γυαλιού είναι ένας κρίσιμος παράγοντας στη διαδικασία κοπής. Το παχύτερο γυαλί γενικά απαιτεί μεγαλύτερη πίεση από τον τροχό κοπής και μπορεί να απαιτήσει πολλαπλά περάσματα για να δημιουργηθεί μια αρκετά βαθιά γραμμή χαραγής. Το σύστημα CNC προσαρμόζει παραμέτρους όπως η ταχύτητα κοπής, η πίεση και η λίπανση με βάση το πάχος του γυαλιού για να εξασφαλίσει βέλτιστα αποτελέσματα κοπής.

4. Υπάρχουν διαφορετικοί τύποι τροχών κοπής για διάφορες συνθέσεις γυαλιού;

Ναι, οι δίσκοι κοπής διατίθενται σε διάφορα υλικά και σχέδια, βελτιστοποιημένα για διαφορετικούς τύπους γυαλιού. Για παράδειγμα, ορισμένοι δίσκοι έχουν σχεδιαστεί ειδικά για την κοπή σκληρυμένου γυαλιού, ενώ άλλοι είναι πιο κατάλληλοι για πολυστρωματικό γυαλί ή γυαλί χαμηλής εκπομπής. Η επιλογή του σωστού δίσκου κοπής για τον συγκεκριμένο τύπο γυαλιού είναι απαραίτητη για την επίτευξη της καλύτερης ποιότητας κοπής και της μακροζωίας του δίσκου.

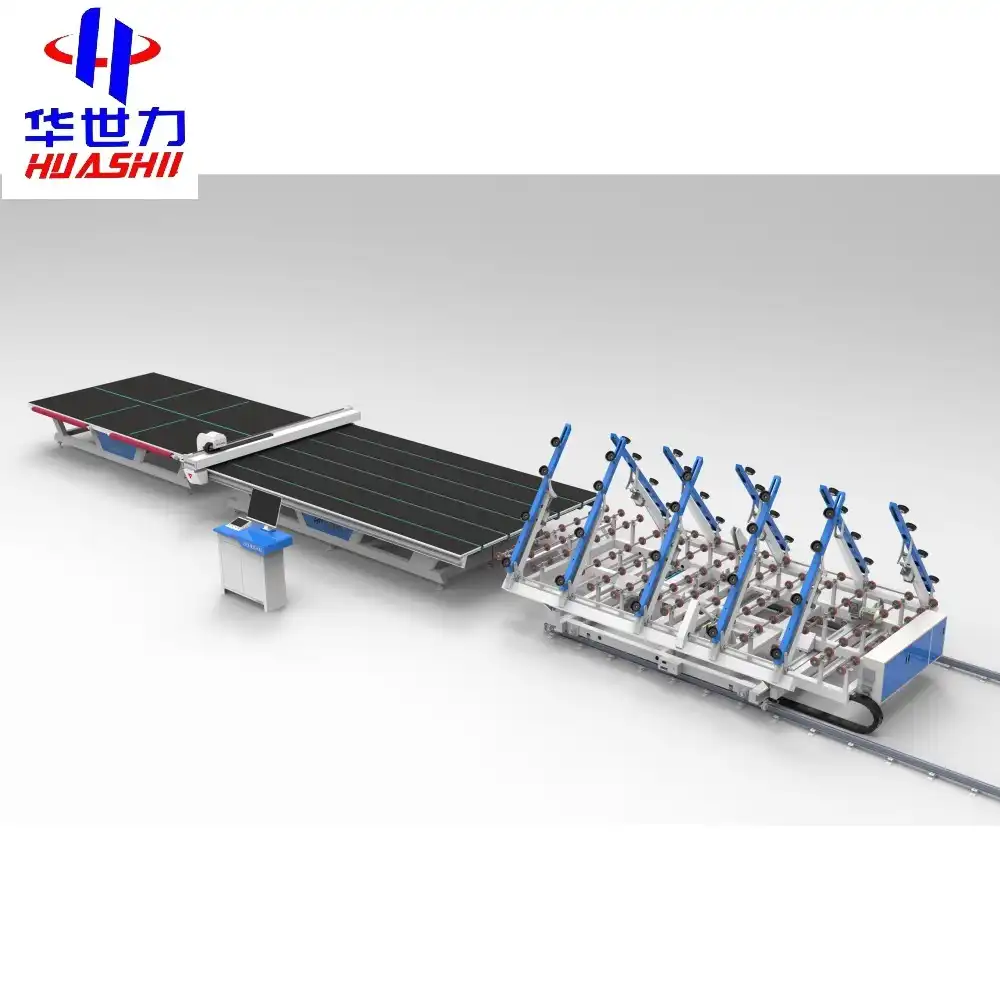

Κατασκευαστές μηχανών κοπής γυαλιού CNC | HUASHIL
